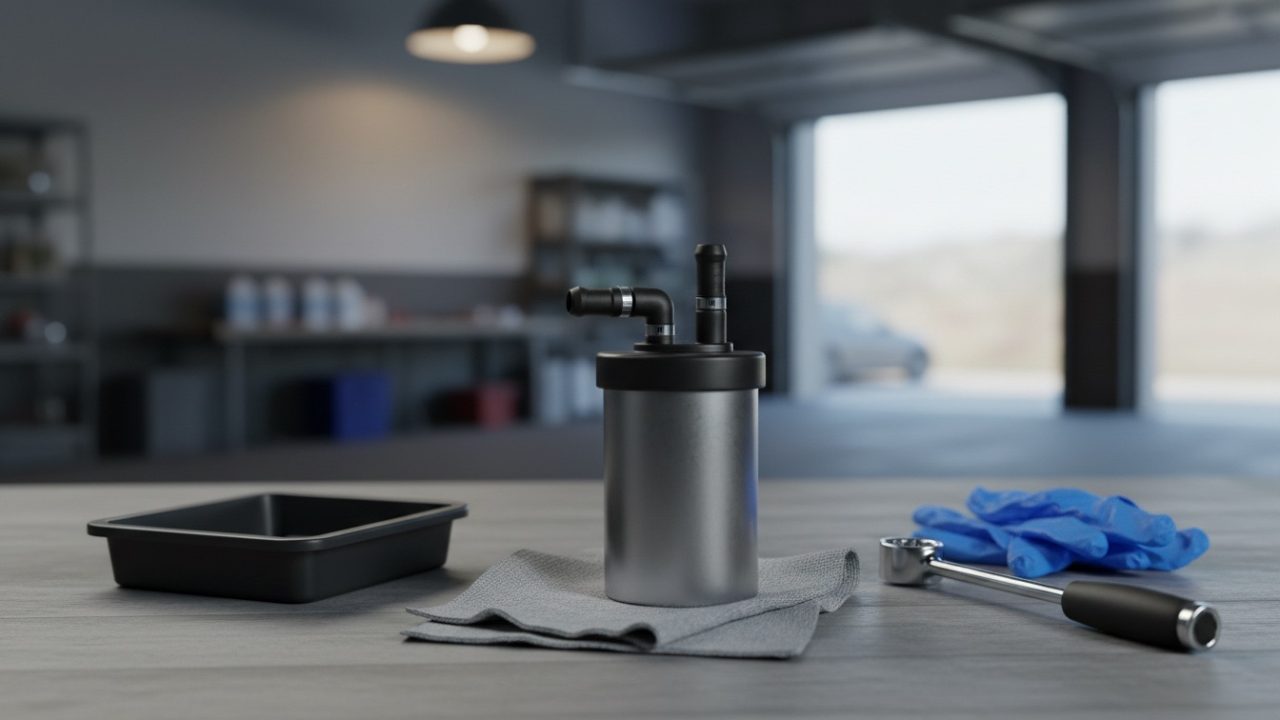

Топливный фильтр Mazda CX-3: где стоит и как менять на дизеле

Владельцу бензиновой CX-3 о топливном фильтре можно почти не думать. Он сидит в баке, внутри модуля насоса, и отдельной строкой в регламент ТО не попадает. С дизелем всё иначе: там стоит самостоятельный сменный фильтр с влагоотделителем и датчиком воды, и интервал его замены прописан в сервисной книжке. Разберём, какой фильтр стоит у вас, когда его пора менять и как поменять его своими руками, не завоздушив систему.

Какой топливный фильтр стоит на Mazda CX-3: бензин и дизель

Всё решает двигатель.

Двигатель	Где фильтр	Обслуживается отдельно
SKYACTIV-G 1.5	В баке, в составе модуля топливного насоса	Как правило, нет
SKYACTIV-G 2.0	В баке, в составе модуля топливного насоса	Как правило, нет
SKYACTIV-D 1.5	Отдельный корпус с влагоотделителем и датчиком воды	Да

Владельцу бензиновой машины достаточно открыть руководство владельца или сервисную книжку для своего рынка. Если отдельной строки про топливный фильтр там нет, по пробегу его не меняют.

Дальше речь пойдёт только о дизеле SKYACTIV-D 1.5. Его ставили на японские версии XD и на европейские машины первых лет выпуска. После обновления появился SKYACTIV-D 1.8: для него расположение фильтра и порядок замены придётся проверять отдельно, эта инструкция на него не распространяется. Дизельные CX-3 попадают к нам в основном импортом из Японии и Европы, отсюда типичная ситуация: руководство на японском, а запчасти подбирают по номеру кузова.

Где стоит топливный фильтр на дизельной Mazda CX-3

Топливный фильтр Mazda CX-3 с дизелем находится в моторном отсеке. Точное место, соседние узлы и детали, которые придётся снять ради доступа (декоративные кожухи, патрубки, элементы впуска), по памяти описывать не будем. Компоновка под капотом до и после обновления модели может отличаться, и ошибка в описании здесь только навредит.

Документацию найти несложно. Зайдите на owners-manual.mazda.com, выберите регион, модель и год и откройте раздел про обслуживание. Праворульную японскую машину удобнее искать по номеру кузова (frame number): VIN в европейском формате для неё подходит хуже. На схеме найдите четыре точки, без них к замене лучше не приступать:

• вход топливной магистрали, через который топливо приходит из бака;
• выход к ТНВД;
• разъём датчика воды;
• сливную пробку влагоотделителя.

Когда менять топливный фильтр на дизеле: интервал и признаки

Интервал у каждого рынка свой, и прописан он в сервисной книжке и руководстве владельца. Универсальную цифру пробега мы сознательно не называем: без привязки к рынку она легко окажется неверной.

Раньше срока фильтр приходится менять по двум причинам. Первая — плохая солярка. Воды и механических примесей в ней больше, фильтр забивается быстрее, а влагоотделитель заполняется чаще. Вторая причина — зима. На морозе из летнего или межсезонного топлива выпадают парафины, в баке копится конденсат, и фильтру достаётся с обеих сторон.

Засор или воду в фильтре машина обычно выдаёт сама:

• пропадает тяга под нагрузкой, сильнее всего на разгоне и в подъём;
• двигатель заводится с трудом;
• холостые плавают;
• на приборной панели горит индикатор воды в топливе;
• в памяти блока управления висят ошибки по давлению в топливной рампе.

Только вот те же симптомы дают и другие неисправности топливной системы. Поэтому сначала подключите сканер и прочитайте ошибки, а решение про фильтр принимайте потом.

Подготовка к замене: запчасти, инструменты, безопасность

Подбор фильтра

Фильтр для дизельной Мазды СХ-3 подбирают по VIN или номеру кузова. Подойдёт и каталожный номер из каталога производителя, если он выбран под ваш рынок, двигатель и год выпуска.

Перед покупкой проверьте три вещи. Первая — совместимость с двигателем, особенно если машина выпущена около границы обновления модели. Вторая — уплотнительные кольца: они должны быть в комплекте, старые второй раз ставить не стоит. Третья — посадочное место под датчик воды. Датчик должен встать в новый фильтр без доработок.

Инструмент

• головки и ключи;
• съёмник или специальный ключ для корпуса, если без него конструкцию не открыть;
• ёмкость под слив топлива;
• ветошь, перчатки, защитные очки;
• заглушки на открытые магистрали.

Безопасность

Двигатель должен остыть. Открытого огня рядом быть не должно, курить во время работы тоже нельзя. Минусовую клемму аккумулятора снимите заранее. И следите, куда течёт топливо: на приводные ремни, проводку и разъёмы ему попадать нельзя.

Пошаговая замена топливного фильтра на Mazda CX-3 дизель

Порядок ниже типичен для дизельных фильтров с влагоотделителем. Особенности именно вашего корпуса уточните по мануалу.

1. Освободите доступ к фильтру: снимите то, что мешает, в порядке, указанном в сервисной документации.
2. Отключите разъём датчика воды.
3. Подставьте ёмкость под сливную пробку и слейте топливо вместе с водой.
4. Отсоедините входную и выходную магистрали и сразу их заглушите.
5. Снимите старый фильтр или его фильтрующий элемент.
6. Если датчика воды нет в комплекте с новым фильтром, переставьте его со старого.
7. Смочите уплотнения чистой соляркой.
8. Установите новый фильтр. Момент затяжки берите из руководства по ремонту или каталога производителя. Если цифры под рукой нет, не затягивайте «на глаз» с силой: так легко повредить корпус или уплотнение.
9. Подключите магистрали и разъём датчика, верните на место снятые детали и клемму аккумулятора.

Отдельно о чистоте. Всё, что попадёт в магистраль после фильтра, уйдёт прямиком в ТНВД и форсунки. Протрите корпус и штуцеры снаружи ещё до разборки, держите открытые концы заглушёнными, а новый фильтр доставайте из упаковки только перед установкой.

Удаление воздуха из топливной системы и проверка после замены

После замены в системе остаётся воздух, и выгнать его нужно до запуска. Для SKYACTIV-D 1.5 возможны два варианта, и какой из них предусмотрен на вашей машине, подскажет руководство. Первый — ручная подкачка, если на корпусе фильтра есть подкачивающее устройство. Второй — несколько циклов включения зажигания без пуска двигателя: за это время систему заполняет подкачивающий насос.

Двигатель не схватил с первой попытки? Крутите стартер короткими сериями с паузами. Долгая непрерывная прокрутка нагружает стартер и садит аккумулятор, а воздух от этого быстрее не уходит. Если руководство ограничивает длительность прокрутки, соблюдайте это ограничение.

После пуска проверьте:

• нет ли подтёков у штуцеров, сливной пробки и корпуса: сначала на холостых, потом ещё раз после короткой поездки;
• ровно ли работает двигатель на холостом ходу;
• не горят ли индикатор воды и сигнализаторы неисправности двигателя;
• не появились ли новые ошибки в блоке управления.

Слив воды из фильтра-влагоотделителя между заменами

Воду из влагоотделителя можно сливать и без замены фильтра. Поводов три: загорелся индикатор воды в топливе, приближается зима и вода в корпусе может замёрзнуть, или вы заправились топливом, в котором не уверены.

Сливают через ту же пробку, что и при замене. Иногда при этом в систему попадает воздух, и тогда её прокачивают так же, как после замены. А если индикатор вскоре загорается снова, присмотритесь к своей заправке и не тяните с заменой фильтра.

Типичные ошибки при замене топливного фильтра

Первая ошибка — покупка фильтра по фото. Похожий снаружи фильтр может отличаться посадкой датчика или уплотнениями, поэтому подбирайте его по VIN.

Повторно поставленные старые кольца часто дают подсос воздуха или течь. Грязь в открытых магистралях коварнее: ТНВД и форсунки реагируют на неё не сразу, а ремонт потом обходится дорого.

Если датчик воды забыли переставить или подключить, индикация перестаёт работать. Вода продолжает копиться, но вы об этом уже не узнаете.

С затяжкой без момента возможны два исхода: перетянутый корпус трескается, а недотянутый подсасывает воздух. Долгая прокрутка стартером вместо прокачки сажает аккумулятор, и воздух так и остаётся в системе.

И наконец, проверка после пуска. Небольшую течь у штуцера проще найти сразу, чем через неделю по запаху.

Частые вопросы о топливном фильтре Mazda CX-3

Нужно ли менять топливный фильтр на бензиновой CX-3?

Обычно нет: на SKYACTIV-G 1.5 и 2.0 фильтр стоит в модуле насоса в баке и по пробегу отдельно не меняется.

Где найти интервал замены для дизеля?

В сервисной книжке или руководстве владельца для вашего рынка — электронная версия есть на owners-manual.mazda.com.

Подойдёт ли фильтр от 1.5 на машину с 1.8?

Гарантий нет. Для SKYACTIV-D 1.8 фильтр подбирают отдельно, по VIN или номеру кузова.

Что делать, если загорелся индикатор воды в топливе?

Слейте воду из влагоотделителя и при необходимости прокачайте систему. Если индикатор загорается снова, замените фильтр и смените место заправки.

Можно ли поменять фильтр самостоятельно?

Можно, если у вас есть документация с расположением узла и методом прокачки, новые уплотнения в комплекте и возможность работать чисто. Если чего-то из этого нет, отдайте машину в сервис, который работает с дизельными Mazda.
