Ошибки Mazda CX-3: что значат лампы на щитке и коды на японском экране

Горит лампа, а рядом на дисплее — строчка иероглифов. Для владельца праворульной CX-3 это обычное утро. Цвет индикатора тут важнее самой пиктограммы, с него и начнём, а дальше — перевод японских сообщений, коды и то, что стоит проверять руками. Всё по кузову DK, с поправкой на JDM-специфику: дизель XD с мотором S5, i-stop и японский Mazda Connect, где русского языка нет в принципе.

Как устроена система оповещения в Mazda CX-3: цвета, приоритеты, «можно ли ехать»

• Красный. Останавливаться. Не «дотянуть до дома», не «тут пять километров осталось» — встать и разбираться.
• Жёлтый или оранжевый. Система записала неисправность в память. Ехать можно, но с ограничениями и недолго: до сервиса, а не до отпуска.
• Зелёный и синий про поломки не говорят. Свет включён, круиз работает, i-stop активен — вот и весь смысл.

При включении зажигания почти вся приборка вспыхивает на пару секунд и гаснет: так система проверяет сами лампочки. Ошибка начинается там, где лампа не погасла после запуска или зажглась уже в движении.

Особняком стоит мигающий Check Engine. Ровно горящий жёлтый чек означает «до диагностики доедешь». Мигающий — это пропуски воспламенения, при которых несгоревшее топливо улетает в катализатор и убивает его. Тут счёт идёт на минуты, а не на километры.

Текст выводится в двух местах: маленький дисплей MID в комбинации приборов и центральный экран Mazda Connect (CMU). На японских машинах оба говорят по-японски, но про это отдельно.

Красные сигнальные лампы и сообщения: остановиться и не ехать дальше

• Маслёнка (давление масла). Самая дорогая лампа на щитке. Загорелась на работающем двигателе — глушим сразу и смотрим уровень. Уровень в норме, а лампа не гаснет? Мотор больше не запускаем, вызываем эвакуатор. Пара минут работы без давления масла обходится в контрактный двигатель.
• Тормозная система (восклицательный знак в круге). Сначала банальное: ручник опущен до конца? Если да, а лампа горит, дело в уровне тормозной жидкости или в самой системе. Резко упавший уровень означает утечку, и дальше своим ходом лучше не ехать.
• Аккумулятор (зарядка). Красная батарейка на работающем моторе означает, что генератор не заряжает: сам генератор, ремень или проводка. Машина доезжает на остатках заряда АКБ, то есть недалеко. Потускневшие фары и вялый стартер при следующем пуске — те же симптомы с другой стороны.
• Высокая температура охлаждающей жидкости. Классической стрелки температуры на части комплектаций CX-3 нет, так что красный индикатор перегрева — единственное предупреждение, которое вы получите. Останавливаемся, даём остыть, смотрим уровень антифриза. Дальше снова история про контрактный мотор.

По любой красной лампе порядок один: съехать с полосы, заглушить (исключение — тормоза, там сначала оцениваем, тормозит ли машина вообще), глянуть уровни, ремень, лужи под машиной. А выбор между эвакуатором и поездкой своим ходом делается по конкретной лампе, а не по ощущению «вроде едет».

Жёлтые предупреждения: Check Engine, DSC/TCS, TPMS, i-stop, свечи накаливания

Check Engine (MIL) — самая многозначная лампа на щитке. За ней стоит что угодно: от неплотно закрученной крышки бака до умирающего катализатора. Гадать бессмысленно, надо читать код, об этом ниже. Горит ровно — едем на диагностику. Мигает — встаём.

ABS. Руководство владельца формулирует прямо: лампа горит во время движения — блок управления ABS зафиксировал неисправность системы. Тормоза продолжают работать, просто без антиблокировки, как на машине без ABS.

DSC/TCS (машинка со следами заноса) мигает, когда стабилизация работает, и на скользкой дороге это норма. Горит постоянно — система отключена или неисправна. Часто загорается в компании с ABS: датчики колёс у них общие.

TPMS, подкова с восклицательным знаком. Контроль давления на CX-3 непрямой: датчиков в колёсах нет, падение вычисляется через ABS по разнице скоростей вращения колёс. Отсюда следствие, на которое спотыкаются каждую осень: после подкачки, сезонной смены колёс или простой перестановки нужна калибровка через меню настроек. Не сделали — лампа будет гореть или врать. Тип системы зависит от рынка и года, так что по своей машине сверьтесь с руководством и VIN.

i-stop мигает или светится жёлтым — смотрите на аккумулятор. Старт-стоп на JDM-версиях придирчив к состоянию АКБ: батарея просела, и система перестаёт работать. Заранее стоит знать три вещи: под i-stop нужен АКБ соответствующего типа, в цепи стоит датчик тока, а замену батареи положено регистрировать в системе. Без регистрации i-stop не оживёт даже с новым аккумулятором.

Свечи накаливания и DPF — это про дизель XD с мотором S5. Спираль при холодном пуске нормальна, дождитесь, пока погаснет. Спираль, горящая или мигающая в движении, — неисправность в цепи свечей. Лампа DPF просит регенерацию: сажевый фильтр забит, и обычно хватает поездки по трассе с выходом на рабочую температуру. Короткие городские перегоны для DPF — главный враг. На форумах разбирают и такой сценарий: DPF и спираль горят одновременно, а кодов по двигателю сканер не показывает. Тогда смотрят регенерацию, датчик дифференциального давления и качество топлива.

SCBS, городское автоторможение. Жёлтая лампа указывает на неисправность лазерного датчика в верхней части лобового стекла. Датчик работает на небольшой дистанции перед машиной и рассчитан на городские скорости. После снятия и обратной установки датчик не надо прицеливать: конфигурацию он считывает с комбинации приборов по CAN. Память у датчика энергонезависимая — снятием клемм АКБ его коды не стираются, понадобится сканер через разъём DLC-2. Сама система идёт не на всех комплектациях, наличие проверяйте по своей машине.

Японский экран CX-3: перевод типовых надписей и как сменить язык Mazda Connect

Иероглифы на дисплее — главная головная боль правого руля. Самые частые надписи, которые вылезают на MID и центральном экране:

Японская надпись	Смысл по-русски	Что делать
エンジン点検	Проверьте двигатель (Check Engine)	Считать код, ехать на диагностику
油圧低下	Падение давления масла	Заглушить, проверить уровень
ブレーキ系統点検	Проверьте тормозную систему	Ручник, уровень жидкости, сервис
タイヤ空気圧低下	Низкое давление в шинах	Подкачать, откалибровать TPMS
バッテリー充電系統点検	Неисправность системы зарядки	Генератор, ремень, АКБ
レーダー/カメラ センサー 異常	Неисправность датчика радара/камеры	Диагностика i-ACTIVSENSE, чистое стекло
i-stop 点検	Проверьте систему i-stop	АКБ, датчик тока, регистрация замены
冷却水温高	Высокая температура охлаждающей жидкости	Остановиться, дать остыть

В меню японского Mazda Connect русского нет, английского часто тоже: язык интерфейса привязан к региональной прошивке CMU. Меняют его перепрошивкой головного устройства на прошивку другого региона. Пройдёт ли это на конкретной машине, зависит от поколения CMU, версии ПО и аппаратной конфигурации, а неудачная прошивка может превратить блок в кирпич, так что это работа для мастерской, которая делает такое регулярно. И лучше заранее понимать, что теряется при уходе с JP-региона: штатная японская навигация, японский радиодиапазон 76–95 МГц (для России это, скорее, плюс — появляется привычный FM), японский TV-тюнер. Часть сообщений комбинации приборов всё равно может остаться на японском: они зашиты в щиток, а не в CMU.

Как считать коды ошибок самостоятельно: разъём, сканеры, формат DTC

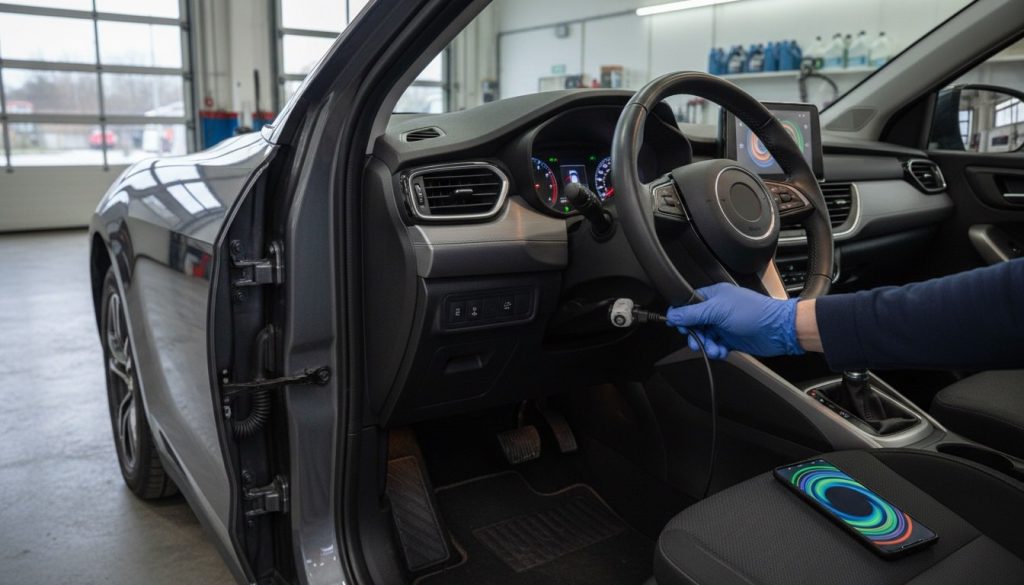

Диагностический разъём DLC-2 — обычный 16-контактный OBD-II, под панелью приборов со стороны водителя. ELM327-совместимый адаптер с телефоном прочитает коды по двигателю и часть стандартных систем. А полный доступ к PCM, TCM, ABS/DSC, BCM, подушкам (SAS) и блокам i-ACTIVSENSE открывает только дилерский софт MDARS/IDS (M-MDS) или мультимарочный сканер с поддержкой протокола Mazda. Отсюда и знакомое «ELM ничего не видит, а лампа горит» — почти всегда это блоки безопасности и комфорта.

Сам код читается так. Первая буква — система: P — двигатель и трансмиссия, B — кузов, C — шасси, U — сеть и CAN. Вторая позиция — происхождение: 0 — стандарт SAE, 1 — заводской код Mazda. Дальше статус. Pending — ошибку заметили, но не подтвердили. Confirmed — подтверждена и зажгла лампу. Permanent сканером не стирается, уходит сама после успешных циклов проверки. К подтверждённому коду блок сохраняет Freeze Frame, снимок параметров в момент фиксации, — эта вещь экономит часы поиска причины. После стирания ошибок мониторы готовности (readiness) падают в «не готов» и восстанавливаются за несколько поездок.

Частые коды ошибок Mazda CX-3 с расшифровкой и вероятными причинами

По бензиновым и общим системам — типовой набор DTC для CX-3 2015 года:

• P0011 и P0012: фазы распредвала ушли в чрезмерное опережение или запаздывание (CMP). Смотрят муфту VVT, давление и состояние масла.
• P0016 — рассогласование сигналов коленвала и распредвала (CKP–CMP): цепь, метки, датчики.
• Датчики воздуха и температуры: P0101–P0103 — MAF, P0106–P0108 — MAP, P0111–P0113 — температура впускного воздуха (IAT), P0116–P0118 — температура ОЖ (ECT).
• P0121/P0122/P0123 и P0222/P0223 — положение дросселя, датчики №1 и №2.
• Топливная часть: коды регулятора давления топлива (рассогласование, низкое и высокое напряжение цепи), датчика давления в рампе (низкое и высокое входное), обрывы цепей форсунок цилиндров №1–№4.
• P0125 — двигатель слишком долго выходит на рабочую температуру. Причина не сводится к термостату: сюда же датчик ECT, уровень и циркуляция антифриза, условия эксплуатации.
• P0128 — клапан термостата завис открытым.
• P0420 — низкая эффективность катализатора. Перед приговором катализатору проверяют задний лямбда-зонд.
• EVAP: ограничение потока, утечки от очень малой до большой, зависший клапан COV. Самая дешёвая причина — неплотно закрученная крышка бака, это коды класса P0442/P0455.
• Лямбда-зонды (HO2S): низкое или высокое входное напряжение переднего и заднего датчиков, неисправность цепи, «датчик не активен», плюс отдельные коды по цепям подогрева.
• B1342 — неисправность PCM. Ставится и при проблемах с питанием блока, так что сначала проверяют АКБ и массы, а не бегут за новым PCM.

Дизель Skyactiv-D 1.5 (S5-DPTS, 105 л.с.) — именно он стоит в японских CX-3 XD. Для него характерны P0401 (недостаточный поток EGR), P0087 (низкое давление в топливной рампе: фильтр, подкачка, ТНВД), а также коды превышения давления наддува и низкого либо высокого напряжения электромагнитного клапана турбонаддува.

Отдельная история — U-коды лазерного датчика SCBS. U0001:00, U0100:00, U0121:00, U0131:00, U0155:00, U0400:00 — обрыв или короткое замыкание шины CAN и потеря связи с PCM, блоком DSC HU/CM, электроусилителем (EPS CM) и комбинацией приборов. Есть и коды внутренней неисправности самого датчика, ошибки конфигурации и напряжения питания; точную расшифровку с суффиксами даёт сервисная документация и дилерский сканер.

Код указывает направление поиска, а не деталь под замену. Применимость каждого кода зависит от мотора, года, рынка и версии прошивки блока.

«Гирлянда ошибок»: когда загорается сразу 5–7 лампочек

Одновременно вспыхивают ABS, DSC, EPS, i-stop, TPMS, иногда ещё и чек — и владелец мысленно прощается с половиной электроники. А причина часто одна. Питание.

Ориентиры по бортсети: на заглушенной машине здоровый АКБ держит 12,5–12,7 В, на работающем двигателе генератор даёт 13,8–14,5 В. Если при пуске напряжение проседает ниже примерно 11,5 В, блоки на шине CAN теряют связь друг с другом и начинают сыпать U-кодами. Вот и гирлянда.

Поэтому начинают с мультиметра: АКБ в покое, при прокрутке стартера и на работающем моторе, клеммы и массы — на окислы и затяжку. Датчики и блоки — потом. Замена «неисправного» датчика ABS при полудохлом аккумуляторе — самый популярный способ выбросить деньги. У версий с i-stop добавляется требование к типу АКБ и регистрация замены, без которой система не включится.

Что делать после чтения кодов: сброс, приоритеты ремонта и стоимость диагностики

Сбросить код можно двумя путями: сканером или снятием минусовой клеммы на 10–15 минут. Второй — кустарный, и расплата известна заранее: заново адаптировать дроссель, обучать TPMS и стеклоподъёмники. Ошибки лазерного датчика SCBS клеммой не стираются вообще — только сканером через DLC-2.

Толк от сброса есть лишь тогда, когда причина устранена. Иначе код вернётся через один-три ездовых цикла. Мониторы readiness после стирания останутся в «не готов», пока машина не накатает свои проверочные циклы.

Порядок ремонта выстраивается по цвету. Сначала всё красное: масло, тормоза, зарядка, перегрев. Потом мигавший чек и пропуски. Следом питание и CAN, если была гирлянда. И только затем жёлтые истории вроде TPMS и i-stop.

В сервисе просите распечатку всех DTC с полными суффиксами: :00, :82, :49 уточняют характер неисправности, и без них код теряет половину смысла. Плюс Freeze Frame по подтверждённым кодам и контрольное считывание после ремонта и пробной поездки. Так вы увидите, ушла проблема или её просто стёрли.

Дилерская диагностика с MDARS обычно дороже мультимарочной, но по блокам i-ACTIVSENSE на праворульной CX-3 альтернатив ей немного. Цену уточняйте в конкретном сервисе.

Частые вопросы про ошибки Mazda CX-3

Все лампы загораются при включении зажигания — это неисправность? Нет, это штатный самотест: индикаторы вспыхивают на 2–3 секунды и гаснут. Тревожно, только если какая-то лампа не погасла после запуска двигателя.

Можно ли ехать с горящим Check Engine? С ровно горящим — да, до диагностики и без высоких оборотов. С мигающим — нет: пропуски воспламенения выжигают катализатор.

Почему дешёвый OBD-сканер не видит ошибку, из-за которой горит лампа? ELM327-адаптеры читают в основном двигательные коды по стандарту OBD-II. Ошибки ABS/DSC, подушек, электроусилителя и систем i-ACTIVSENSE лежат в блоках, к которым нужен дилерский MDARS/M-MDS или сканер с полноценным протоколом Mazda.

Сбросил клемму — а ошибка SCBS осталась. Почему? У лазерного датчика SCBS энергонезависимая память. Стирание — только сканером через разъём DLC-2.

Лампа TPMS горит после сезонной смены колёс — колёса виноваты? Скорее всего, нет. TPMS на CX-3 непрямая и после любых манипуляций с колёсами требует калибровки через меню настроек. Сначала выставьте давление по данным производителя для своей машины, потом запускайте калибровку.

Где смотреть точные значения и регламенты, а не форумные цифры? В руководстве владельца на owners-manual.mazda.com и в сервисной документации Mazda для вашего рынка. Все допуски, объёмы и регламенты берут только оттуда.
